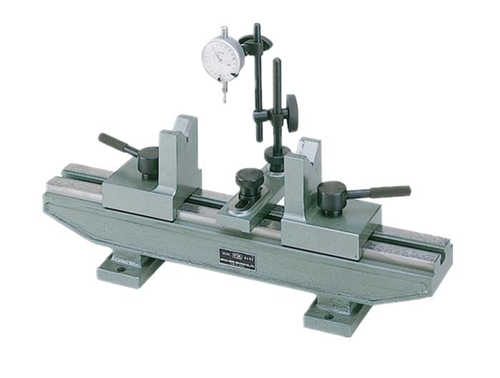

偏擺檢查儀主要用于檢測軸類，盤類另件的徑向，圓跳動和端面圓跳動。產品設計新穎，美觀大方，精度高操作極為方便。檢測回轉體各種跳動指標的必備儀器。

本儀器除能檢測圓柱狀徑向跳動和端面跳動外，安裝上相應的附件，可用來

檢測管類零件的徑向和端面。

1.莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動小于或者等于0.005mm

2.頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方箱）小于或者等于0.006mm

3.被測零件最大直徑： 270mm

4.測量長度： 300mm.500mm.1000mm.1500mm.2000mm.

使用操作規程

1.偏擺檢查儀是精密的檢測儀器，操作者必須熟練掌握儀器的操作技能，精心地維護保養，并指定專人使用。

2.偏擺檢查儀必須始終保持設備完好，設備安裝應平衡可靠，導軌面要光滑，無磕碰傷痕，二頂尖同軸度允差應在L=400MM范圍內a向及b向均小于0.02MM。

3.工件檢測前應先用L=400MM檢驗棒和百分表對偏擺儀進行精度校驗，在確保合格后，方可使用。

一． 工件檢測時，應小心輕放，導軌面上不允許放置任何工具或工件。

二． 工件檢測完工后，應立即對儀器進行維護保養，導軌及頂尖套應上油防銹，并保持周圍環境整潔。

三． 應指定專人于每月底對偏擺儀進行精度實測檢查，確保設備完好，并做好實測記錄

偏擺檢查儀的顏色

偏擺檢查儀一般選用綠色和藍色（也可以按用戶要求)

測量步驟

⑴將零件擦凈，置于偏擺儀兩頂尖之間（帶孔零件要裝在心軸上）使零件轉動自加，但不允許軸向串動，然后固緊二頂尖座，當需要卸下零件時，一手扶著零件，一手向下按手把L即取下零件。

⑵將百分表裝在表架上，使表桿通過零件軸心線，并與軸心線大至垂直，測頭與零件表面接觸，并壓約縮1～2圈后緊固表架。

⑶測量應在軸向的三個截面上進行，取三個截面中圓跳動誤差的最大值，為該零件的徑向圓跳動誤差。

端面圓跳動的測量

⑴將杠桿百分表夾持在偏擺檢查儀的表架上，緩慢移動表架，使杠桿百分表的測量頭與被測端面接觸，并予壓0.4mm測桿的正確位置。

⑵轉動工件一周，記下百分表讀數的最大值和最小值，該最大值與最小值之差，即為直徑處的端面跳動誤差。

⑶在被測端面上均勻分布的三個直徑處測量，取其三個中的最大值為該零件端面圓跳動誤差。
