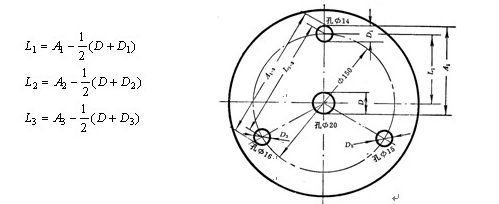

如要檢驗圖3-7所示夾具的三個孔(  14、 15、 16 )在  150 圓周上的等分精度。

     檢驗前，先在孔  14、 15、  16 和  20內配入圓柱銷(圓柱銷應與孔定心間隙配合)。

     等分精度的測量，可分三步做：

     1用0～25mm的外徑百分尺，分別量出四個圓柱銷的外徑D；D1 ；D2 和D3。

     2用75～100mm的外徑百分尺，分別量出D與D1 ；D與D2  ；D與D3  兩圓柱銷外表面的最大距A1、A2和A3。則三孔與中心孔的中心距分別為：

而中心距的基本尺寸為150÷2＝75mm。如果L1、L2 和L3都等于75mm，就說明三個孔的中心線是在  150mm的同一圓周上。

     3 用125～150毫米的百分尺，分別量出D1與D2 ；D2與D3 ；D1與D3兩圓柱銷          外表面的最大距離A1-2、A 2-3 、和A1-3。則它們之間的中心距為；

     比較三個中心距的差值，就得三個孔的等分精度。如果三個中心距是相等的，即L1-2= L2-3=L1-3 ；就說明三個孔的中心線在圓周上是等分的。
