概述

     輪廓儀一般由傳感器、驅動箱、電子信號處理裝置、計算機系統等組成（見圖1）。

輪廓測量儀校準

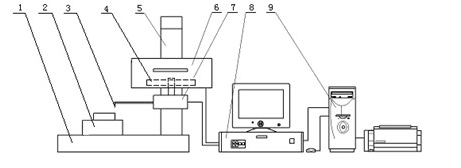

1—底座；2—工作臺；3—觸針；4—基準導軌；5—立柱；

6—驅動箱；7—傳感器；8—電子信號處理裝置；9—計算機系統。

     圖1 接觸（觸針）式表面輪廓測量儀示意圖

     其工作原理是:儀器的觸針在被測輪廓表面滑移,傳感器通過銳利觸針感受被測表面的幾何形狀變化，并轉換成電信號。該信號經放大和處理，再轉換成數字信號貯存在計算機系統的存貯器中。計算機對此原始輪廓的數字信號進行數字濾波，并計算其參數。輪廓儀可用于測量各種機械零件素線形狀和截面輪廓形狀。如：凸出量、曲面曲率半徑、直線度、平行度、傾斜度、角度等。

      計量特性

     各部分部件相互作用：輪廓儀各活動部件運動應平穩、靈活，無卡滯、跳動和爬行等現象；緊固部件作用有效、可靠；可調部分應滿足測量要求。

     靜態測量力。

     基準導軌直線度。

     輪廓垂直分量（Z軸）示值誤差。

     輪廓水平分量（X軸）示值誤差。

     半徑測量示值誤差。

     半徑測量重復性。

     角度測量示值誤差。

     角度測量重復性。

     以上計量特性的最大允許誤差：

     ——校準時，由用戶規定；

     ——驗收檢驗時，按照合同規定。
