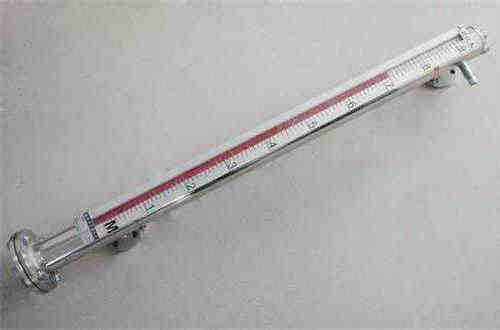

磁翻板液位計的儀器校準方法

日期：2018年12月04日 / 人氣： / 來源：lottopro.cn

磁翻板液位計的儀器校準方法；

第一，對于側側裝磁翻板液位計，在焊接過程連接法蘭時，兩塊法蘭的中心距應進行校準，使其等于測量范圍值，然后將其定位牢固并進行焊接。同時，法蘭的安裝孔應對稱分布于浮筒的兩側，或為了便于客戶的安裝，采用活套法蘭連接的形式。

第二，對顯示面板系統中的磁翻片與浮筒內磁浮子的距離進行調校，使兩者之間的距離值滿足磁浮子與磁翻片的磁耦合作用，確保磁翻片能夠正常翻轉。否則，如距離過大，磁翻片內的磁柱不在磁浮子的磁性作用范圍內，無法使磁翻片翻轉，液位計無法工作；如距離過小，磁翻片將會360°翻轉，也不能正常的指示。通常，顯示面板部件與磁浮子的匹配問題在生產前已校正好。為保證顯示面板與磁浮子能進行正常的磁耦合工作，在磁翻板液位計的顯示面板制作完畢時，特增加一個磁耦合檢測裝置，對出廠的每一臺液位計的顯示面板進行磁耦合檢測。

第三，安裝顯示面板時，要將“0”位對準下過程連接法蘭的中心線。在安裝顯示面板時，要先將“0”位對準下過程連接法蘭的中心線，然后再旋緊卡箍固定；現場安裝完畢后，應用磁鋼將“0”位以下的翻片翻成紅色，“0”位以上的翻片翻成白色。

第四，對于帶有干簧管的遠傳型磁翻板液位計，在安裝干簧管遠傳變送器時，需要通過微調低位“0”位電位器，將變送器的4mA值（即“0”位）的位置對準顯示面板刻度尺的“0”位；調整“高”位電位器，將變送器的20mA的位置（滿量程的位置）對準顯示面板刻度尺的高位（測量范圍的上限值）。通常，這樣的調試需經過反復多次進行，才能調試準確。
